產品概述
■ HP3542-Y/HP3545-Y系列四探針方阻測試儀是運用四探針原理測量方塊電阻的專用儀器，電阻率和電導率同時顯示。儀器測試范圍0-1200MΩ，最小分辨率0.01uΩ，電阻最高精度0.01%，方阻最高精度2%?？捎糜跍y試半導體、金屬涂層以及導電薄膜等材料的方阻和電阻率。
產品特點
■ 電阻/方阻、電阻率、電導率多參數同時顯示；
■ 電阻最高精度：0.01%，最小分辨率：0.01uΩ；
■ 方阻最高精度：2%，最小分辨率：0.01uΩ；
■ 雙電測原理，修正探針游移，提高方阻測試精度精度和穩定性；
■ 測試探頭直排和矩形可選；
■ 標配RS232、LAN通訊接口；
■ 可搭配上位機軟件查看和記錄測試數據；
產品應用
■ 使?開爾?測試夾直接測試電阻器直流電阻；

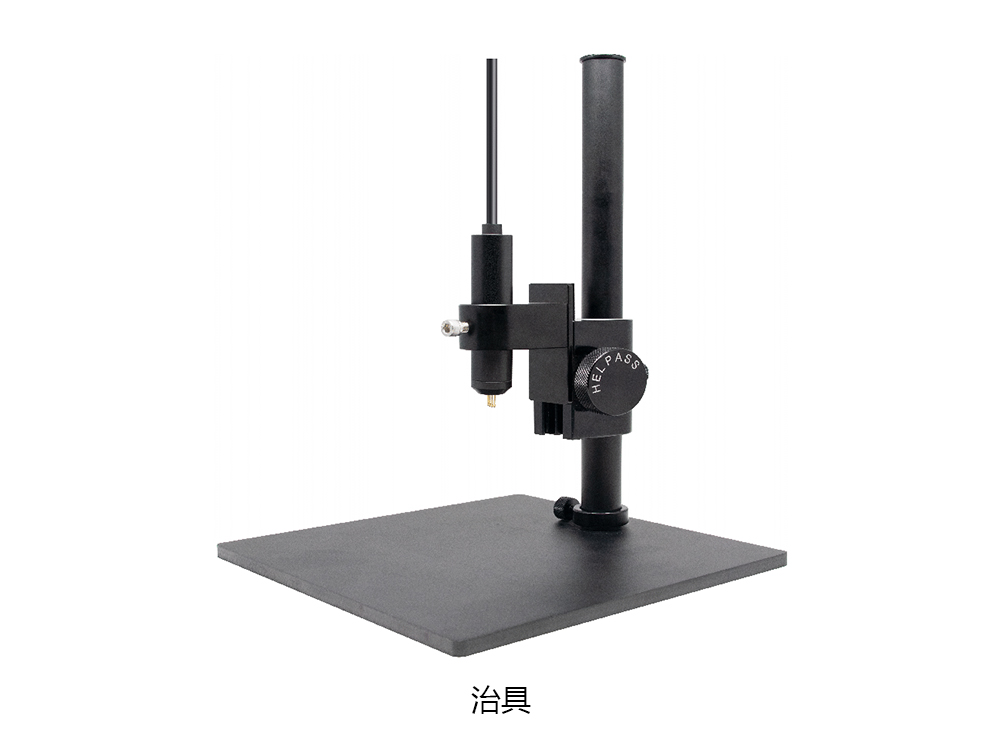

■ 使?四探針治具測試?狀或塊狀半導體材料、?屬涂層以及導電薄膜等材料的?阻和電阻率；
產品規格
型 號 | HP3542-Y | HP3545-Y |
測試參數 | 電阻:R 方阻:Rsq 電阻率:RY 電導率:CY | |
分辨率 | 0.1μΩ | 0.01μΩ |
測試范圍 | 電阻、方阻：0.0001mΩ~10.0000MΩ | 電阻、方阻：0.00001mΩ-1200.00MΩ |
電阻率范圍 | 取決于電阻測試范圍及被測件尺寸 | |
測試方式 | 單電測、雙電測 | |
測量精度 | 電阻：0.01% 方阻：2% | |
測試速度 | 快速2.2ms，中速(50Hz：21ms，60Hz：18ms)，慢速1(102ms)，慢速2(202ms) | |
量 程 | 20mΩ/200mΩ/2000mΩ/20Ω/200Ω/2000Ω/ 20kΩ/200kΩ/2000ΚΩ/10ΜΩ,10量程自動或手動 | 10m Ω/ 100m Ω/ 1000m Ω/ 10Ω/ 100Ω/ 1000Ω/ 10k Ω/ 100k Ω/ 1000k Ω/ 10MΩ/ 100ΜΩ/ 1000ΜΩ |
信號源 | 恒流 DC 1uA~1A | |
溫 度 | 范圍：-10℃~60℃；精度：1℃ | 范圍: - 10℃~200℃；精度：1℃ |
校 正 | 全量程內短路清零 | |
比較器 | 10檔分選；實現HIGH/IN/LOW 分選 | |
內部數據保存 | 搭配電腦軟件記錄測試數據 | |
觸發模式 | 內部觸發（INT），外部觸發（EXT） | |
接 口 | RS232接口，LAN接口，I/O接口 | RS232接口，LAN接口、I/O接口 ，模擬輸出接口 |
電 源 | 電壓：100VAC~240VAC；AC頻率：50Hz~60Hz；額定功率：40VA | |
尺寸與重量 | 325mm*215mm*96.5mm；重量：2kg | |
